Contracting-Anbieter/Energiedienstleister
GASAG Solution Plus GmbH
Niederlassung Essen
Ansprechpartner: Stefan Bolle
Tel.: +49 2054 96954-30
E-Mail: sbolle@gasag.de
Objektort
57548 Kirchen

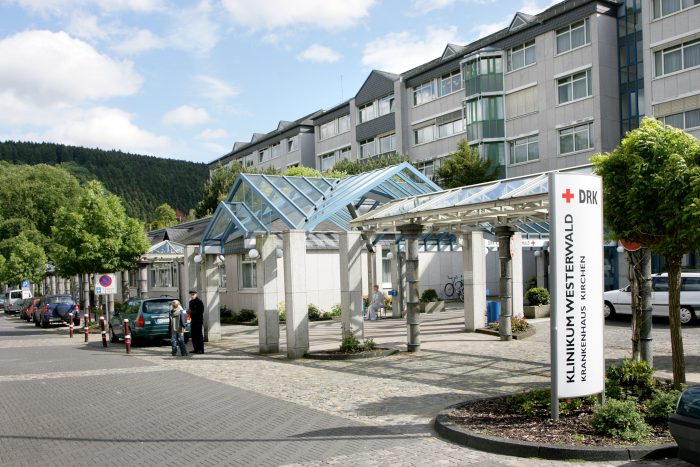

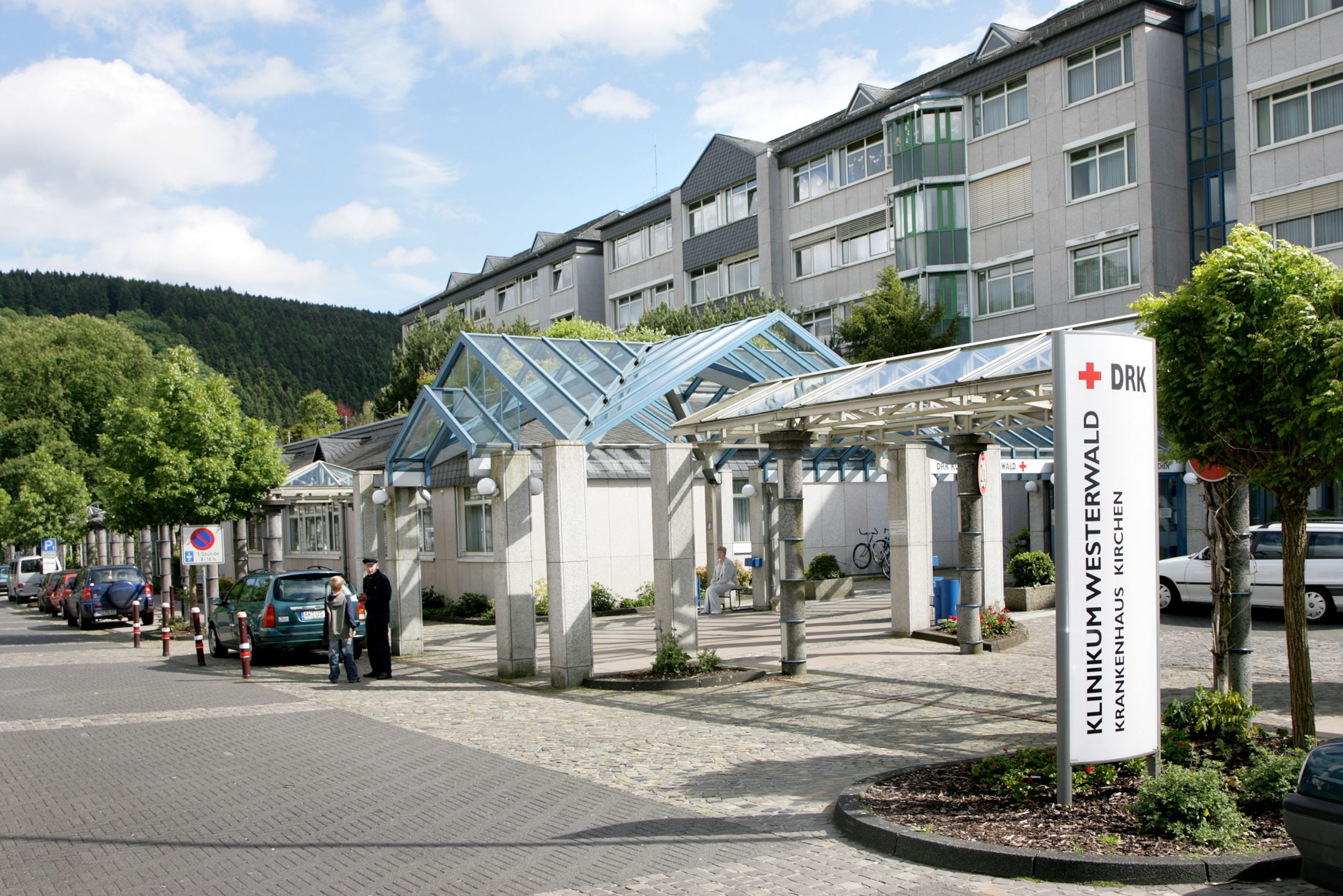

Energieversorgung des DRK Klinikums Westerwald – Krankenhaus Kirchen
Alte, überdimensionierte Heizkesselanlagen von 1972 erforderten Austausch;
alte Dampfkessel für derzeitigen Dampfbedarf waren zu groß dimensioniert;
die Schornsteinanlage ist baufällig, so dass eine Sanierung oder Abriss/Neubau in Kürze erforderlich ist.
Der Zustand des erdverlegten Rohrleitungsnetzes ist unsicher
-> es gab bisher bereits 3 Rohrbrüche
-> Dampfleitungen sind vermutlich fehlerhaft installiert und birgen ein hohes Ausfallrisiko
-> vermutlich hohe Wärmeverluste
-> unklarer Zustand des erdverlegten Heizwassernetzes;
-> Leckagewarnsystem defekt ist
Warmwasser-Speicher in Personalwohnheim, Schule und Schwesternwohnheim sind erneuerungsbedürftig.
Die Leistung der Kälteerzeugung ist nur knapp ausreichend; das Kältemittel R 22 ist ab 2010 verboten!
Das Energiemanagement ist nicht oder nur schwer möglich; nicht ausreichend Messstellen und Zähler zur Bilanzierung vorhanden.
Anlagen bestand vor Sanierung:
2x 3.500 kW Wärme, Baujahr 1972
2x 1.100 kW Dampf, Baujahr 1987
4x 100 kW Kälte, Baujahr 1989
ECKDATEN DES PROJEKTS
Objektart
Krankenhaus
Inbetriebnahme
2005
Vertragslaufzeit
15 Jahre
Energieart
Dampf
Kälte
Strom
Wärme
Contractingart
Energieliefer-Contracting
Energieträger
Erdgas
Anlagentechnik

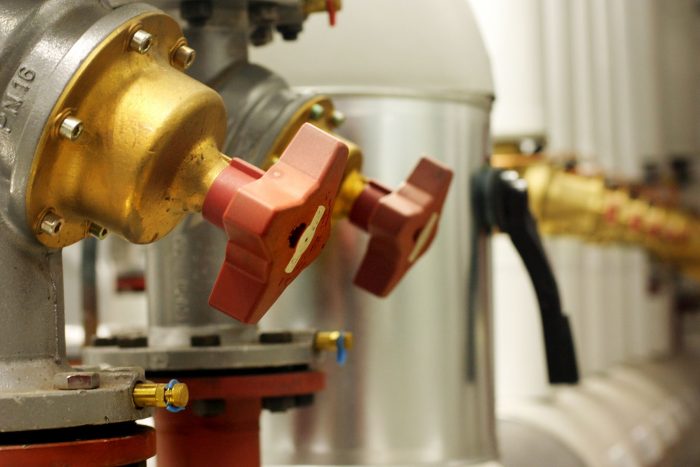

Erneuerung aller Kessel und der Kälteerzeugungsanlage sowie Errichtung eines BHKW:
Neu: Warmwasserkessel (2x 1.750 kW)
Neu: Warmwasserkessel im Personalwohnheim (630 kW)
Neu: Dampfkessel (2x 520 kW)
Neu: BHKW (280 kWel / 279 kWth)

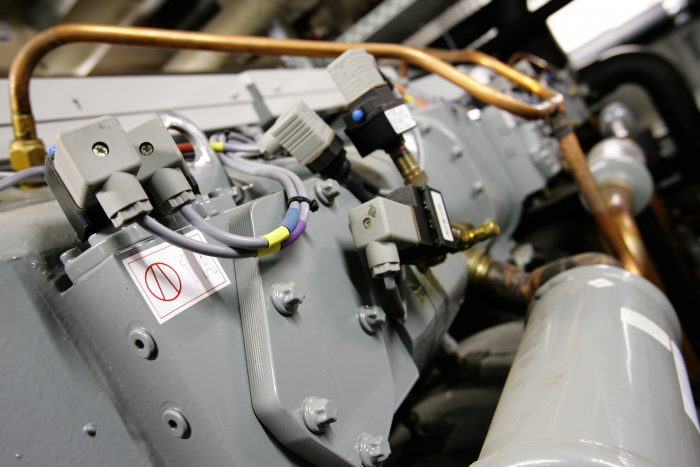

2 x 270 kW Kältemaschinen inkl. Wärmerückgewinnungssystem und Notkühlung über die umgebauten Kondensatoren der alten Kältemaschinen
Energieeffizienzmaßnahmen
Erneuerung Warmwasserbereitung
3-stufige Wärmerückgewinnung
Einbau geregelter Pumpen
Hydraulische Optimierung Netz
Installation Fernüberwachung
Einsparung
Senkung der Vollkosten um 19 %
CO2-Einsparung betragen 20 % bzw. 923 Tonnen/a.
Die Energieeffizienz hat sich in der Wärme- und Dampfversorgung um 14 % erhöht. Die Effizienz bei der Kälteversorgung (Strom) hat sich um 43 % erhöht
